技嘉EXTREME走向"极端" 新旗舰全解析

　　这款定位“极致玩家”路线的主板，以夸张的散热设计、人性化的DIY元素风格而吸引眼球。除了芯片组的体制外，该主板的设计特色成为了人们争论的话题。

　　

　　★ GIGABYTE EP45-EXTREME主板规格速读

　　·GIGABYTE EP45-EXTREME主板基于Intel P45/ICH10R芯片组;

　　·主板支持Intel Core 2 Extreme/Core 2Quad/Core 2 Duo处理器;

　　·支持1600MHz前端总线和DDR2内存，并支持PCI-E 2.0总线;

　　·主板采用双六相相处理器供电和两相内存供电，板载DES技术;

　　·主板Hybrid Silent Pipe散热装置，这个装置不但支持热管部分散热，还支持水冷，并且配备了一个独立的排式散热组件(由VENDER国格金属科技股份有限公司生产);

　　● 混合被动散热模块惹争议

　　这款在板型设计上颇受争议的主板，争议的焦点集中在，独立的排式散热组件，按照技嘉官方的数据，这个夸张的散热组件可以组建成一个独特的散热设计在带走大量热量的同时几乎不会产生任何噪音。当然是要牺牲一个PCI-E x1插槽为代价。

　　

　　这次带还EXTREME的主板散热设计，是连同北桥连通的热管散热片可以直接延伸到机箱外，如果您要想使用被占用的PCI-E x1插槽的话，您还可以拆掉该散热器换装水冷等其它方式的散热方案。

　　

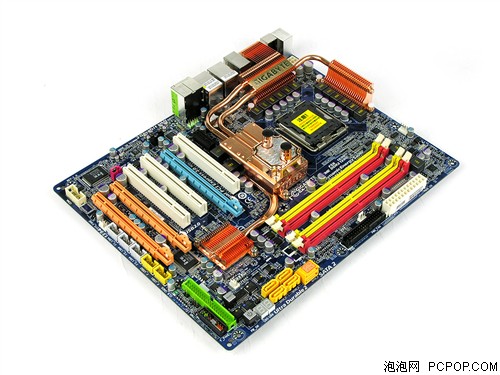

　　GIGABYTE EP45-EXTREME主板全貌

　　根据官方的数据，GIGABYTE EP45-EXTREME主板采用传统的海蓝色PCB板，ATX大板设计，基于Intel P45 +ICH10R芯片组，可支持1600(OC)MHz的前端总线频率，可以支持LGA775接口的Intel Core 2 Quad/Core2 Extreme/Core 2 Duo/Pentium Extreme/Pentium D/Pentium 4系列处理器。

　　

　　GIGABYTE EP45-EXTREME主板支持双六相供电设计

　　GIGABYTE EP45-EXTREME主板在供电部分的设计上，依旧沿袭了技嘉独特的双6相供电设计。配备了全固态电容以及铁素体电感(超耐久设计)，技嘉官方数数据显示，这样的设计可以保证CPU供电的稳定以及适度的超频能力。

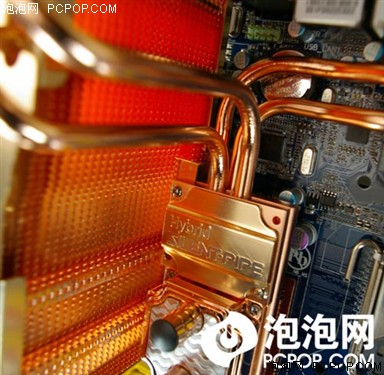

　　● 破解Hybrid-Silent Pipe无风扇散热之谜

　　谈到这款主板保持了原有超耐久和双六相供电设计外，这次加入的独立的排式散热组件是产品最大的争议之一。Screen Cooling的大型无风扇的散热板，并且提供提供一体化的热管散热系统，而在北桥芯片的散热部分甚至加入了水冷头的设计，便于用户组建静音的水冷散热系统。

　　

　　按照技嘉官方的技术，技嘉EP45 Extreme主板最吸引人的是在主板第一个PCI-E x插槽上方安装了一块巨大的散热槽。这样的设计使得该散热系统采用了与技嘉被动式Silent-Pipe 3散热方案相类似的散热结构，在带走大量热量的同时几乎不会产生任何噪音。

　　

　　动态示意图

　　

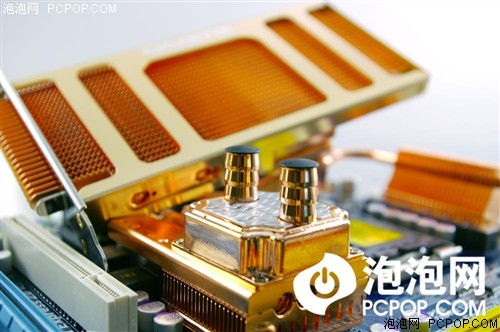

　　GIGABYTE EP45-EXTREME主板散热设计大图

　　

　　EP45 Extreme的Hybrid-Silent Pipe在机箱内的散热示意图

　　

　　改进后的效果图，我们可以看到这样的设计静音效果将会值得期待

　　说道散热设计延伸到机箱外面，DFI一直都有这样的尝试，哪么技嘉这次推出的EP45 Extreme主板，居然增加了水冷散热设计和风冷混合散热设计，这点和华硕以往玩家国度散热设计类似，但外形设计更加夸张。
