比摩天轮还火星 微星P45主板美图赏析

　　

　　摩天轮设计的P35主板

　　近日，我们再次被微星所震惊，台湾Coolaler论坛的网友Toppc向我们展示了Intel即将发布的P45芯片组产品，由微星出品的型号为P45D3 Platinum的P45主板。

　　

　　

　　主板全貌

　　这款主板在微星P35的摩天轮设计上再次突破，北桥散热部分，被设计成了犹如飞舞的蝴蝶的形状，热管采用全铜设计，质地比较坚硬。

　　

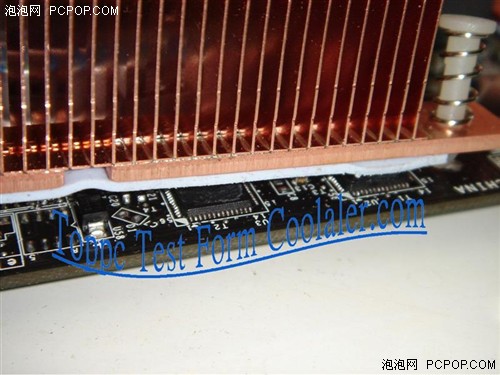

　　散热器近照

　　中间的鳍片设计的更扁了，这样对于显卡的影响就更小了，不会让显卡不至于插不上。鳍片是由螺丝和被面的强化铁环一起加固到主板上的，这样散热性能更好。 主板的供电部分，依然提供了微星近期比较常用的双四相供电的设计。在CPU周围，也提供了比较好的热管设计。并且MOSFET采用了最新的设计，转换率比以前的要高!

　　

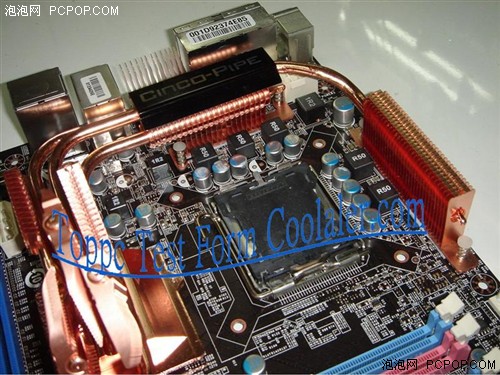

　　CPU供电部分

　　

　　新的MOSFET设计

　　在显卡附近，提供了专用显卡超频的简易跳线设计。让我们在交火后，进行显卡超频提升性能更加方便。

　　

　　简易的超频跳线

　　这是一颗最新的Clock Gen芯片，据说，这颗芯片修正了一个很重要的功能，但是在芯片组还未发布之前，不能透漏到底是什么功能!

　　

　　Clock Gen

　　

　　网卡和IEEE 1394控制芯片

　　主板还提供了8111C的千兆网卡，并且还提供了一颗IEEE 1394控制芯片，让我们可以使用支持IEEE 1394传输的设备了。 主板采用了传说中的ICH10南桥，一共提供了有八个SATA接口，其中的六个接口以及IDE接口，都采用了直立式设计，而有两个SATA接口则采用了普通的硬盘接口设计。

　　

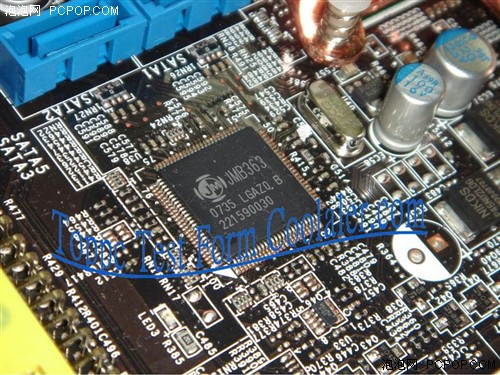

　　JMICOR SATA/IDE RAID控制芯片，负责2个SATA以及IDE

　　

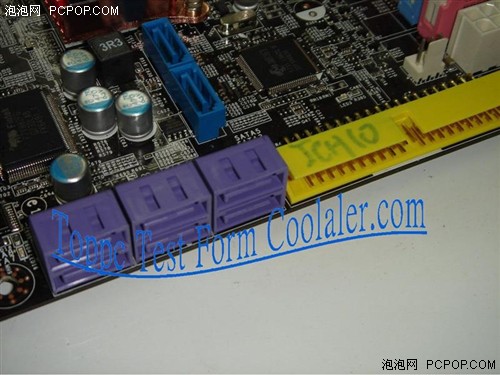

　　主板的硬盘接口部分

　　主板提供了六组USB接口，并且，还提供了快捷的电源开关以及清除BIOS键设计!并且还提供了LED的DEBUG灯。

　　

　　六个USB接口设计

　　

　　主板的背板接口

　　主板的背板提供了六个USB接口，其中四个在一起的USB接口的设计比较合理，能够让主板同时利用四个接口。散热片有一部分凸出来，这样能够更好的散热。

　　微星 P45D3 Platinum
