超炫3D硬件监控！NVIDIA ESA试玩

    一些大厂已经针对自家产品推出专用的监控软件，比如NVIDIA nTune或AMD Overdrive，主板厂通常也有类似的软件，它们都能在Windows下监控数值、并即时调整各项系统设定，相当于视窗化的BIOS。若单就“监测”功能的话则更多了，主要的硬件有一大堆的免费软件可用，像CPU-Z、Everest、CrystalCPUID、Rivatuner、ATITools等等。

    这些核心零组件都有开放的规格让软件读出数值，但一般电脑并不是裸机运作的，像机箱、电源或散热装置就很少有监控装置，就算有，也是厂商各做各的，得装专门的软件或硬件面板，彼此互不相容，搞不好得装三套软（硬）件来监控三个装置，如果有统一的标准不是很好？若能套上超炫的监控界面就更爽了，比如下面这种！

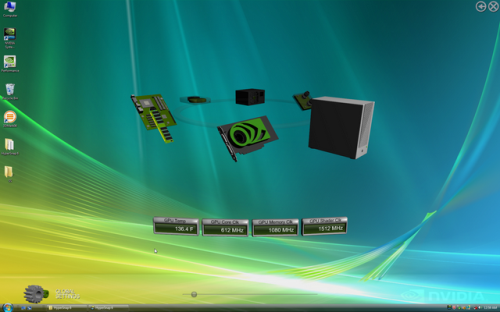

NVIDIA所出的ESA监控软件，感觉这个3D监控软件会让电脑热起来

ESA（Enthusiast System Architecture，终极玩家系统架构）

ESA的logo

    NVIDIA提出的ESA就是这样的标准，虽然是由NVIDIA提议，但ESA是完全开放的，加入ESA不必付给NVIDIA保护费。ESA主要是建立机箱、电源和散热器的监控资料传输标准，让各项数值可以简单地透过USB传递，从软件或其他硬件里读出来。

　　ESA怎么弄的？

    现在核心零组件都已经有专用的数据通道，比如CPU可透过HyperTransport或FSB、显卡有PCI-Express、硬盘有SATA、内存的SPD数值则透过南桥的SMBus、就连显示器都有DDC通道来传分辨率信息，这些数据通道都是开放规格，软件只要照着标准就能读出数值，所以才有一大堆免费软件可以看CPU或内存频率。但技术上来说，机箱、电源和散热装置并没有和电脑做数位连结，当然，风扇的4-Pin插头是可以连到主板上看风扇转速，但也只有这样而已，现在玩家型产品越做越Over，机箱可能有四五个风扇外加测温点、电源可以自我侦测电流电压、散热装置别忘了还有水冷，流速和水箱温度等等不能只靠风扇的第4根针脚来传信息。

    有一些产品像技嘉的ODIN GT有专用软件可以即时监控，某些机箱或水冷装置会有附带炫光面板，但它们都是各做各的，无法用统一界面来管理。ESA则是建立一个标准，用相同的格式来传送这些数值，原理其实超简单，只要想办法让这些装置和电脑有资料连结就好了，而最常见的自然就是USB接头了。机箱、电源或水冷自己收集好各种数据，然后用USB介面传出去，拉一条线连到主机板上的USB插头，软体就可以读出来了。ESA没有新的接头，它只是在现有USB传输标准下额外定义新的资料格式而已。

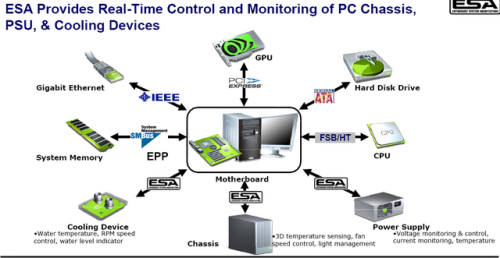

ESA主要是针对机箱、电源和散热装置，建立一套监控数据的传输标准

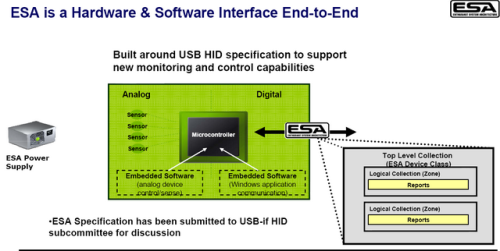

    从技术底层看，ESA是走一般USB HID的标准，就跟键盘、滑鼠、摇桿所用的一样，是最最常见的资料通道，反正只是传一些简单资讯而已，不需要特别做新的接头和传输标准。每个ESA产品都要占用一个USB插槽来传资料，但这个缺点很容易解决，只要机箱附带一个USB Hub，所有产品全部接到Hub上，然后机箱再统一拉一条USB线到主板上就好了。

    如果大家都以相同的ESA标准来传输资料，机箱、电源和水冷装置就能由同一套软件读出数据，加上核心零组件的标准本来就是开放的，这可以
