全固态上阵 影驰GF8200主板SLI测试

     MCP68相对前作，更大程度上是在于高清性能(PureVideo技术)方面的提升，而其它方面的热性提升幅度并不是很大，总的来说在技术层面上并没有过多的创新。而至于价格，相信MCP68也就更没有什么可以让我们惊喜了。与此同时，参数上阉割较大的MCP73芯片组，它在市场上也有不少的负面反响，这也是影响MCP68芯片组的重要因素之一。但NVIDIA此时有着重新证明自己的迫切需要，所以它就需要一个载体，一个平台，去实施这样的计划。新品的涌现也刚好因应了这样的客观需求，因此新MCP78的诞生，也就显得是那么的理所当然。



　　

　　MCP78芯片组在基础性能方面在完整PCI-E 16X显示带宽和PureVideo HD高清处理技术解码输出功能并没有省略掉。在此基础上，MCP78系列还新增了对DX10特性、支持PCI-E X16 2.0规范和HyperTransport 3.0总线技术以及最新的“Hybrid SLI”(混合SLI)技术，它能够将整合芯片组和独立显卡联合成SLI双卡系统，有效提升中低端系统平台的显示性能，以及平台显示系统搭配的灵活性。客观地说，完整搭载这样的一款整合显示芯片，其性能相当于达到独立显卡范畴下的8400系列产品的级别。

　　我们可以简单的把这次MCP78系列芯片组主要面向消费市场的包括MCP78S和MCP78U这二款产品。二款芯片组分别整合了GeForce 8200以及GeForce 8300显示核心，二者之间的Shader频率相差500MHz。按照以往NVIDIA整合芯片组的市场表现来看，我们也可以预估到MCP78S芯片组拥有更为出色的性价比，会更受用户的欢迎。

　　

　　就在MCP78上市后不久，作为国内知名的AIC板卡厂商——影驰，在NVIDIA的大力支持下同步推出了三款基于最新MCP78芯片组系列产品，包括影驰S8200风暴版、影驰S8200海啸版、以及今天我们所要介绍的影驰S8200冰河版。从命名来看，这款“冰河主板”是基于MCP78S芯片组，因此它的核心频率为500/1000MHz。下面，我们就从影驰这款MCP78S主板常规性能、内建图形核心性能以及高清应用表现深入了解一下NVIDIA MCP78S的真实表现。

　　影驰GeForce 8200 冰河版 主板概述　　

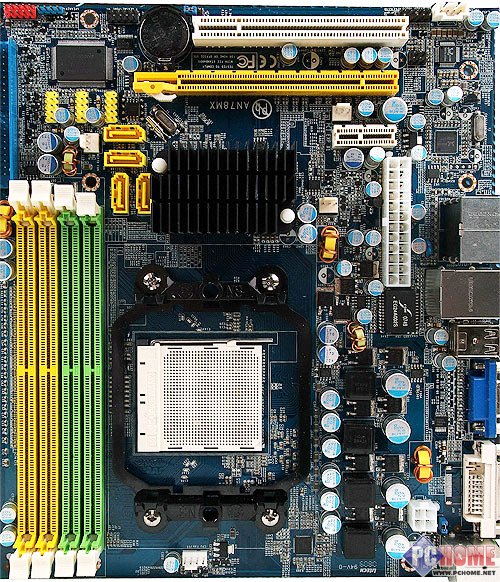

　　影驰MCP78主板基于自主研发的蓝色PCB，板型较小，比常规的MATX24.3cm x 22cm的规格还略小。并从整体上来看，主板几乎全部采用了全固态的电容。　　

　　在供电部分，采用了四相供电设计，每相搭配2颗MOS管，并采用固态电容。内存方面，主板提供了4个DIMM插槽，最高支持8GB DDR2内存。　　

　　扩展方面，集成显示核心之外还提供了一个PCI-E x16插槽、一个PCI-E x1插槽和一个PCI插槽。磁盘方面，提供了4个SATA2接口，另外还有IDE接口1个，省略了FDD接口。　　

　　提供了Realtek公司ALC888声卡芯片，该芯片可以支持7.1声道的高保真音效。板载了RTL111C网卡芯片，绝对可以满足日常用户的娱乐跟上网的需要。　　

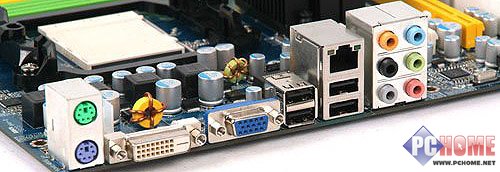

　　后置的I/O面板，包括了4个USB端口、2个PS/2接口、音频输出接口和Gigabit Ethernet端口，在视频输出方面，提供了VGA+DVI接口。

　　Hybrid SLI技术解析

　　有不少网友反应，他们认为Hybrid SLI技术就是通过主板所板载的GPU与独立GPU的之间组合后双卡协同工作达成性能上的提升。没错，但实际上它也只是Hybrid SLI技术核心内容的其中一方面而已。Hybrid SLI拥有二大核心技术——Hybrid Boost(GeForce 加速)和Hybrid Power(混合动力)，二者合一才能真正称之为完整的Hybrid SLI。

　　HybridPower技术(混合动力技术)：

　　HybridPower技术(混合动力技术)：让用户可以自由选择图形芯片处于何种工作状
