G200还用超?微星高频GTX280大图/性能

　　

　　严格的说，G200应该算是NVIDIA第三代DX10旗舰产品，第一代是G80核心，当时衍生出的8800GTX成为全球性能最强的显卡(后来NVIDIA又推出基于G80核心更快的显卡——8800Ultra);第二代是G92核心，NVIDIA利用两颗G92核心，打造出了最强的的9800GX2;而9800GX2仅仅坐在性能王者宝座上几个月的时候，NVIDIA又推出了全新一代的DX10旗舰产品——G200，基于G200核心的GTX280成为了新一代性能王者显卡。

　　

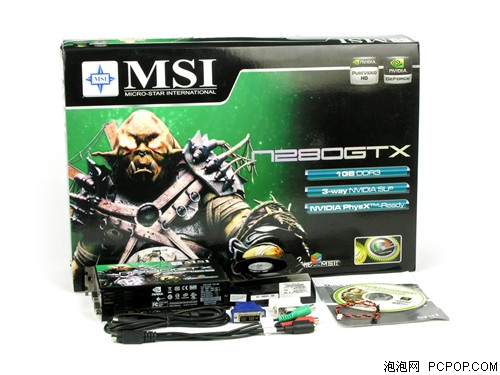

　　豪华的GTX280显卡

　　G200系列显卡早在年前就已经开始受关注了，最初业界普遍认为其正式命名会是Geforce 9900系列，但后来NVIDIA来了个“九九归一”，从G200系列显卡开始启用了全新的命名方式，以至最后GTX280与GTX260的诞生。

　　G80和G92核心内部架构实际上都差不多，都采用的是第一代的统一渲染架构。而G200系列显卡，NVIDIA在官方稿件中着重指出采用的是“第二代统一架构”，这其中少了“渲染”两个字，从这个细微的变化就可以看出新一代的GPU架构已经在朝着非图形领域发展了。

　　

　　所谓的第二代统一架构就是将图形处理架构和并行计算架构完美的结合起来，成为一颗真正意义上的通用处理器，超越图形处理器的概念!

　　

　　近年来，GPU除了进行图形渲染的本职工作之外，开始越来越多地涉足非图形计算领域，比如科学计算、媒体编码、数据分析等。NVIDIA甚至专门发布GPGPU的新品牌——Telsa，而且为GPU开发了全新的CUDA语言，为GPU的通用化提供了简单易用的新平台。

　　

　　通过核心架构图可以看到，GTX200总共拥有十个流处理器阵列，每个阵列内部拥有8×3=24个流处理器，其中每8个为一组构成SIMT(单指令多任务架构)，并共享16K指令缓存，三组SIMT共享一级缓存。这样的标量流处理器设计适合执行高度并行化指令，无论对于传统的图形渲染，还是物理加速运算、大规模数据处理都游刃有余。

　　除此之外，GTX 280还拥有高达240个流处理器，显存位宽也首次在旗舰游戏显卡上支持到了512Bit，并且可支持混合动力节能技术、智能SLI等技术，这一切都一切都注定了GTX 200系列显卡将会是人们关注的焦点。GTX 280/260显卡正式发布以后，各大显卡厂商都纷纷推出自有品牌的相关显卡产品。微星作为全球一线显卡厂商，曾经连续多年稳居全球显卡销量榜第一名，自然也会在第一时间内推出GTX280显卡。

　　

　　微星这款显卡最大的特点就是其默认频率比公版要高。公版GTX 280显卡由于晶体管数量已经非常庞大，NVIDIA又不想自己显卡发热量和功耗都太高，所以默认频率设定的相对较低，而微星GTX280正好是在这个方面进行了加强。根据我们的测试，微星这款型号叫做N280GTX-T2D1G-OC显卡默认频率为650/1300/2300MHz，比公版GTX280的602/1296/2204MHz高出了一部分。

　　

　　除了频率之外，微星这款显卡就和公版的GTX280没有什么区别了，由于NVIDIA目前没有开放PCB的设计权，所以市面上所有GTX280/260都采用公版PCB，如果有说非公版产品千万别相信。

　　

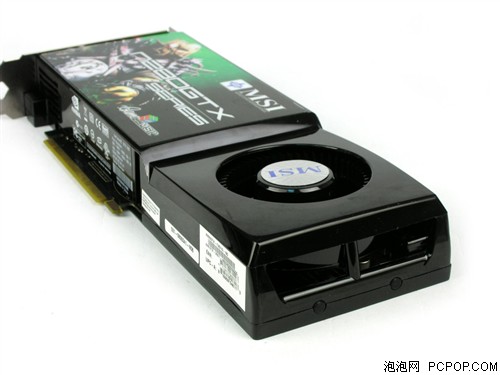

　　微星N280GTX-T2D1G-OC型号后面的OC就代表是超频版。显卡拥有240个流处理器，晶体管数量达到了惊人的14亿(比中国人口还多)，显卡采用1GB/512Bit GDDR3显存颗粒。相对于公版的GTX 280来说，微星这款散热器上的贴纸不一样。

　　

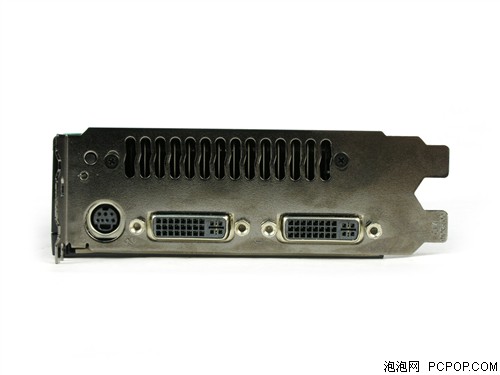

　　输出接
